封閉式插板閥

關注次數：? ? ? ? 發布時間：2016-07-11

?

?

產品詳情

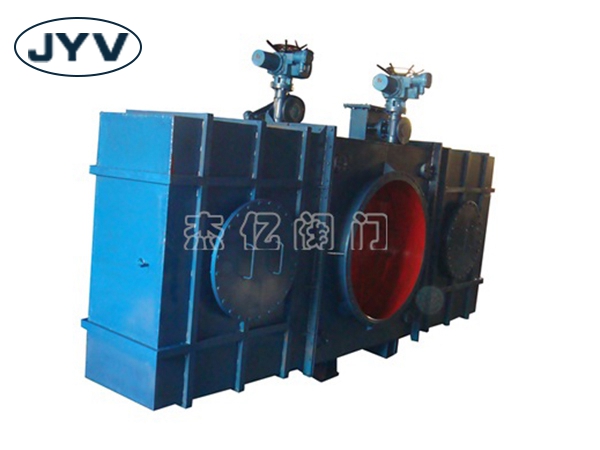

產品名稱：封閉式電動插板閥

產品規格：DN300-DN2800

產品型號：FF941X-0.5

結構特點及用途

本閥為封閉式設計結構，閥體采用全封閉式外殼，操作過程管路的氣體不外泄漏，避免了環境的污染，具有較好的坑管道外力強度，電動裝置的設置在外部，以維護檢查，人員近距離擦操作的安全性能較高，缺點是更換橡膠圈較麻煩。

本閥在設計上吸收了國外插板閥浮動閥板的特點；壓緊傳動機構采用齒圈、齒輪梯形螺紋絲桿付同步雙向壓緊。左右梯形螺紋絲桿同步壓緊的優點是：起動力矩小，螺紋副自鎖性好，閥門密封可靠。閥板移動采用銷齒傳動機構，不易積灰，滿足了粉塵多、潤滑條件差、工作環境惡劣的場合使用。

本閥地面可配置防爆型控制柜，實行現場控制和遠距離與PLC系統連接控制，設置距離10米以上。

法蘭執行標準：GN/T9115-98

主要性能

公稱壓力Mpa	0.05	0.1	0.15	0.25
密封試驗壓力Mpa	0.55	0.11	0.165	0.275
強度試驗壓力Mpa	0.075	0.15	0.22	0.375
密封材料	丁晴橡膠	硅橡膠	氟橡膠	硬密封
適用溫度	-20~100℃	20~200℃	20~300℃	20~400℃
適用介質	空氣、煤氣含塵煤氣
電源電壓	380V·AC
